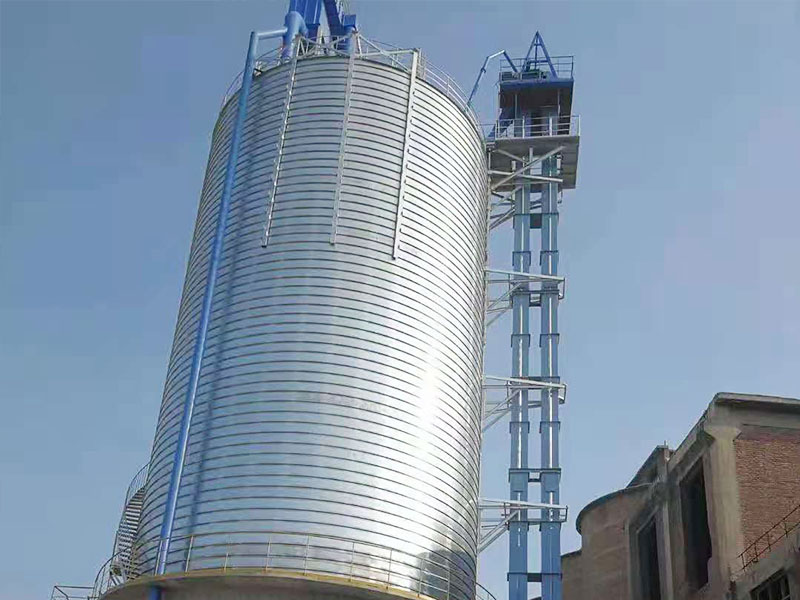

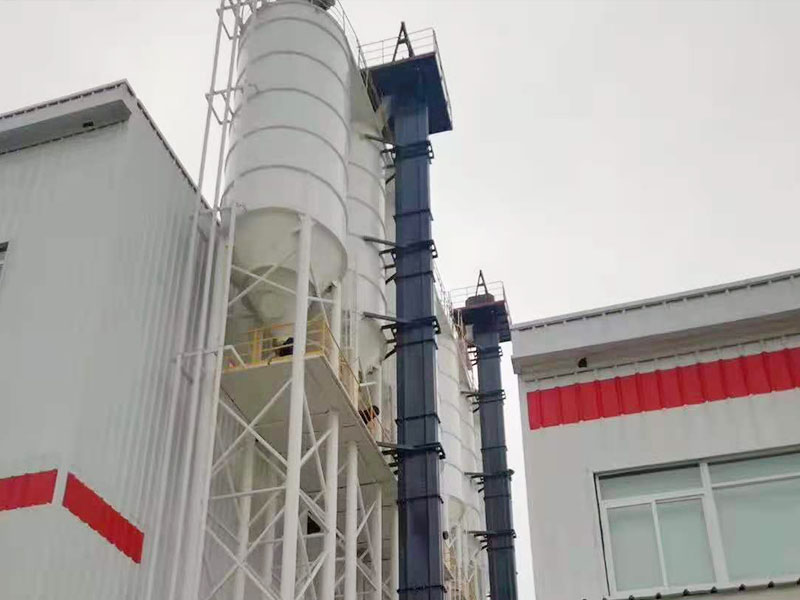

TD斗式提升机
TD斗式提升机
TD斗式提升机

TD斗式提升机

产品介绍:

TD型斗式提升机采用橡胶带作牵引构件,主要用于垂直输送松散密度ρ<1.5t/m3的粉状、粒状、小块状无磨逐性、小磨琢性物料,采用普通橡胶带被输送的物料温度不超过60℃,采夹钢丝胶带可达80℃,而采用耐热橡胶带物料温度一般不超过150℃,提升高度一般为4~30m

输送量:3.1~66m3/h

型号:TD160-TD400

范围:粉状、粒状、小块状无磨逐性、小磨琢性物料

在线咨询全国热线
18637306066
产品介绍

优势

  • 设备整体运行稳定可靠,可实现提升高度高,输送能力大

  • 中间套管采用折弯构件焊接,使套管整体刚度高,可靠性高

  • 根据物料特点和提升要求,灵活选择混合、离心等卸料方式

  • 可广泛应用于一般粉状、小颗粒状物料的起重

  • 采用自重小、弹性好、运行稳定、磨损小的胶带作为牵引部分,使提升速度和生产效率更高

  • 物料在封闭空间内运输,在壳体和检修门处设置密封装置,不漏尘,清洁环保

  • 进料采用流进式,不需要铲斗挖料,减少了零件与物料之间的摩擦现象,使整机使用寿命长

  • 设有高可靠性的靠背机构,防止因临时断电或其他故障导致负载突然停机,导致牵引部件和装料斗倒退而引起事故

  • 采用流入进料、搅拌或离心出料,料斗采用大容量密集布置,提升物料时基本不返料挖料,无用功率损失小,驱动功率相对较小

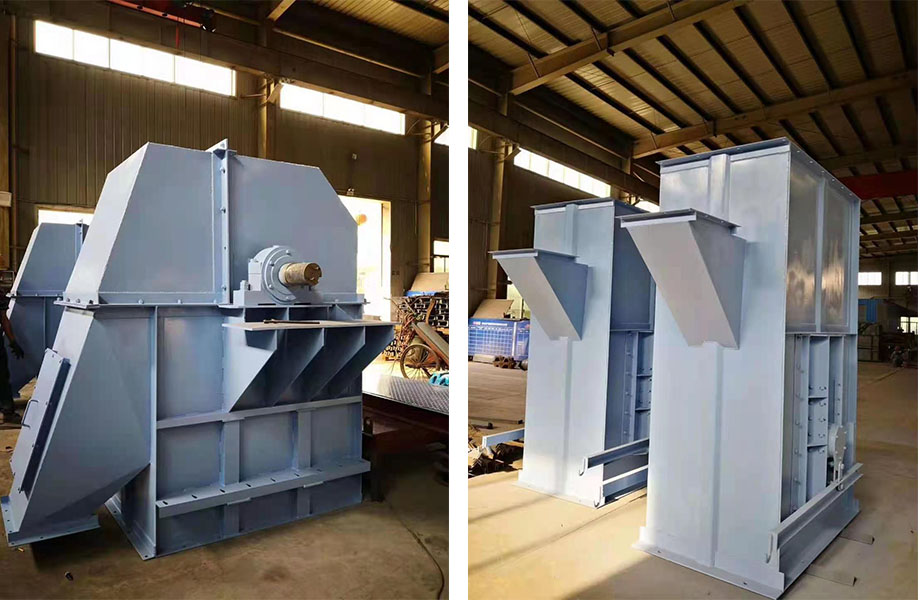

未标题-1 拷贝.jpg

工作原理

  • TD的牵引部分斗式提升机是橡胶带,胶带上的料斗是固定在某一个区间,分别和橡胶带绕过电梯的鼓头部和底部形成一个闭环系统,分支和加载卸载分支;在操作期间,电梯的传动装置布置在传输能力的橡胶带和料斗鼓头,和材料运输从鼓桶电梯的底部进料口进入料斗,和料斗提升材料的卸货港。在离心力和重力的共同作用下,料斗内的物料由出料口排出。


TD型斗式提升机主要由驱动装置、上段、料斗及胶带、中壳、中壳带检修门及下段组成:

  • 采用胶带作为牵引部件,具有自重小、柔韧性好、运行稳定、磨损小的特点

  • 壳体之间、检修门与壳体之间设有密封装置,确保无粉尘泄漏、清洁、环保

  • 机壳、罩设有多个检修门,当出现故障或需要更换料斗等易损件时,可方便维修或更换

  • 传统装置设有可靠性高的校验机构,可防止牵引部分和装料斗的倒退,使传动装置整体结构紧凑,占用空间少

  • 中间壳体采用弯曲构件焊接,提高了壳体的整体刚度,使壳体各部分具有良好的通用性和互换性,从而保证了壳体装配后具有良好的垂直性

底部设有张紧机构,确保输送带在运行时有足够的预紧力;同时,在底辊装置中设置了自动定心机构,防止底辊被拉得不均匀后倾斜,造成设备故障

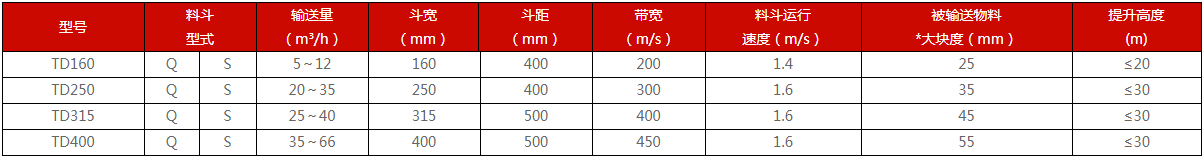

技术参数:
