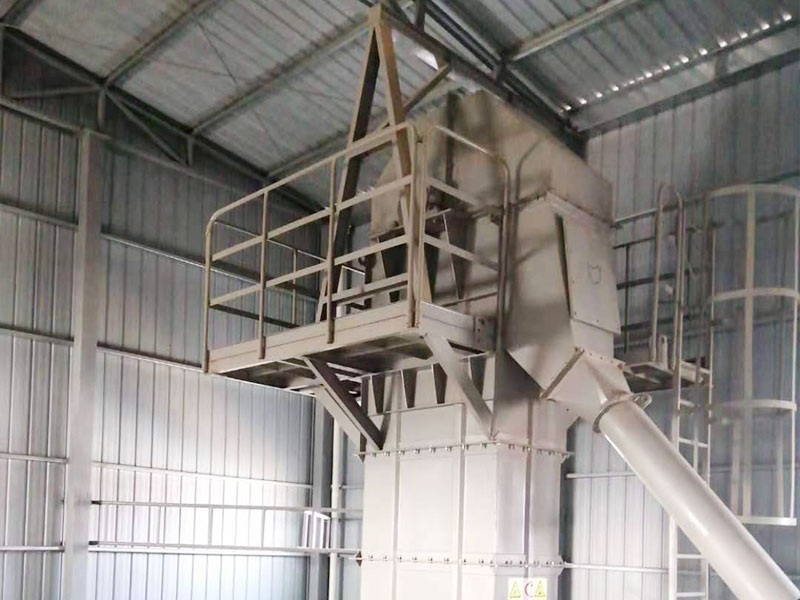

TH斗式提升机

优势：

• 整机结构紧凑，体积小，占用空间小

• 中间套管采用折弯构件焊接，使套管整体刚度高，可靠性高

• 传动链轮为整体结构，表面经过强化，安装方便，强度高，耐磨

• 各部分与检修门之间设有密封装置，确保无粉尘泄漏，实现清洁环保生产

• 采用ZQ型减速器，具有体积小、重量轻、承载能力大、使用寿命长、效率高、噪音低的特点

• 料斗容量大，布局密集，提升范围广，提升高度高，输送能力大

• 采用低合金高强度环链作为牵引部件，经过特殊工艺处理，具有抗拉强度高、耐磨性好、使用寿命长、料斗连接牢固、维修方便等特点

• 为了防止因临时断电或其他故障而引起的突然停机负载，导致牵引部件和装料斗倒退，进而导致故障的发生，在驱动装置内部设置了可靠性高的检查机构

工作原理

• 环形链条用作斗式提升机的牵引部件，料斗按一定间隔安装在链条上。该链条分别绕过电梯头部和底部的驱动链轮，与上负载分支和下卸载分支组成一个闭环系统。设置在葫芦头部的传动装置，通过头部链轮将动力传递到链条上;当物料从进料口加入底部的提升机,料斗移动与链式拿出葫芦的底部材料,取消卸货港,然后材料卸离卸货港在重力和离心力的双重作用。

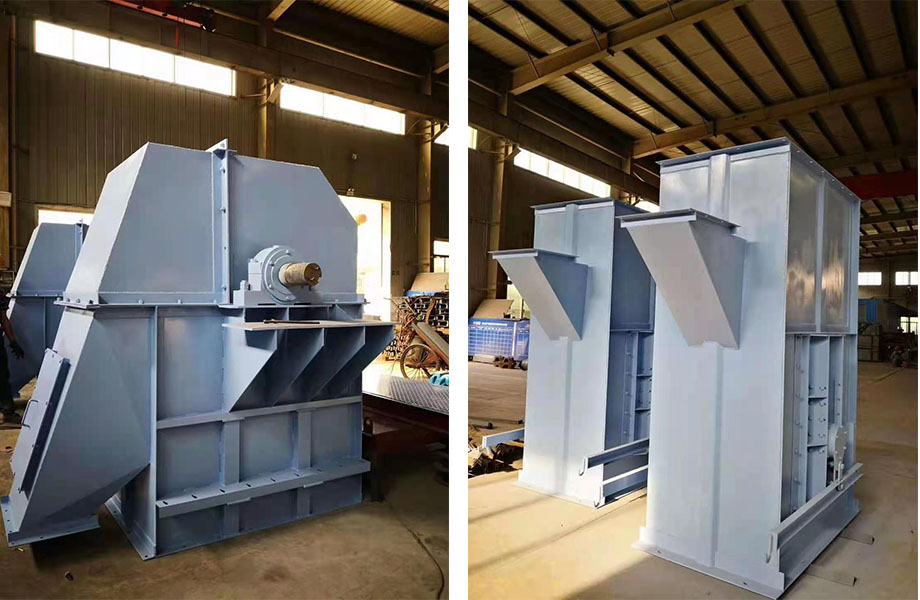

Th型斗式提升机主要由驱动装置、机壳、环链、料斗、维护平台等组成

• 壳体之间、检修门与壳体之间设置有密封装置，清洁环保

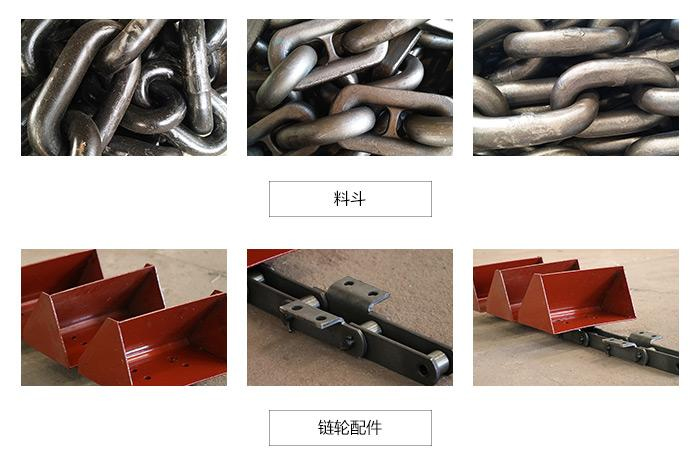

• 提升机环链由低合金钢锻造而成，经表面强化处理，抗拉强度高，耐磨性好

• 箱体上设置多个检修门，便于观察链条和料斗的运行情况，也便于维护或更换料斗和链条

• 提升机中间壳体为钢板折弯焊接结构，具有重量小、刚性好、焊接变形小的特点，显著提高了设备的整体性能

• 传动装置内部设有高可靠性校验机构，可防止牵引部件和装料斗倒退，同时使传动装置整体结构紧凑，占用空间少

• 底部设有张紧机构，确保环链在运行时有足够的预紧力;同时，底部链轮装置设有自动定心机构，防止链轮因张力不均匀而倾斜，造成设备故障

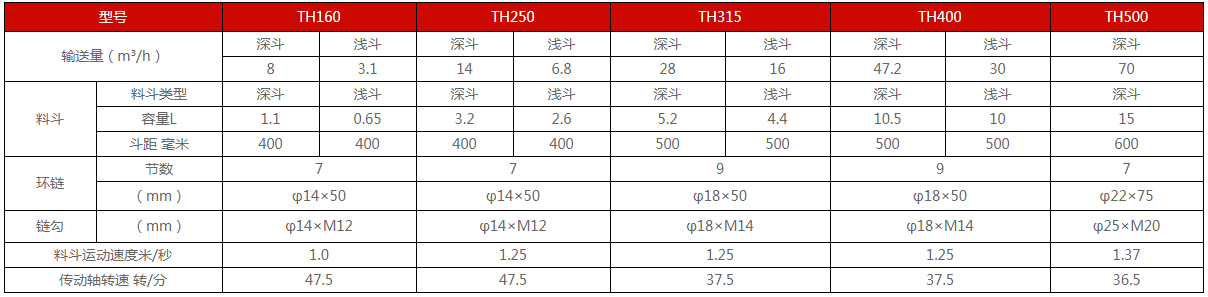

技术参数：
